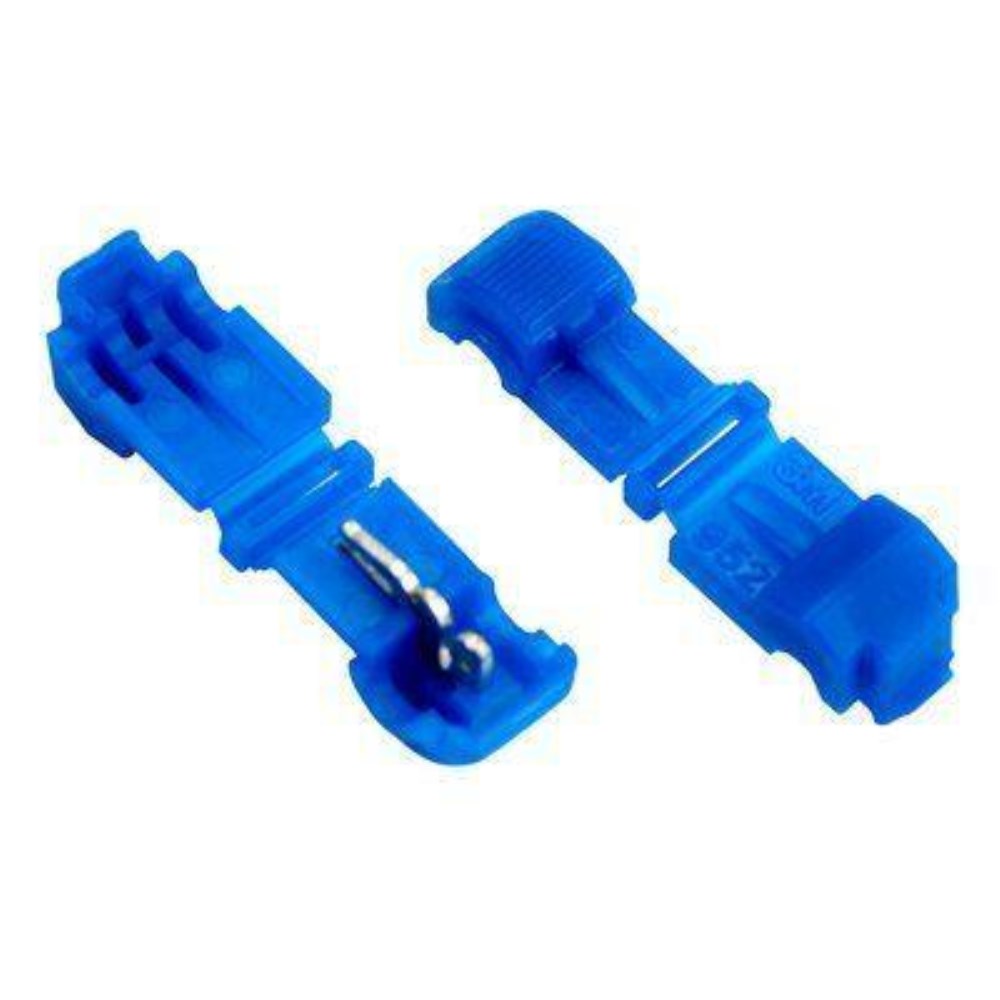

CONNECTEUR DÉNUDANT EN T FEMELLE FIL #18-14 BLEU

Applications Utiliser les connecteurs de branchement électrique 3M™ Scotchlok™ Self-Striping, 951, 952 et 953 pour brancher électriquement un fil à mi-portée sans couper ou dénuder le fil

Le connecteur s'accouple ensuite avec une languette mâle de 250" (6,35 mm), constituant ainsi une terminaison de câblage à connexion rapide réutilisable.
.
.
Agréments d'agence et autocertifications - Homologué UL - testé selon la norme UL 310, dossier n° E70512 REMARQUE : homologué UL pour AWG uniquement - Homologué CSA, norme CSA C22.
2 n° O.
188-MI983, dossier CSA n° LR15503, LR32411 - Spécification fédérale W-S-610D "Emballage commercial".
Type Class Kind Style II I Cu F.
RoHS 2002/95/EC.
RoHS Compliant 2002/95/EC" signifie que le produit ou la pièce ("Produit") ne contient aucune des substances dépassant les valeurs de concentration maximales de la directive européenne 2002/95/EC, telle qu'amendée par la décision de la Commission 2002/618/EC, à moins que la substance ne soit dans une application qui est exemptée par RoHS.
Ces informations représentent les connaissances et les convictions de 3M, qui peuvent être basées en tout ou en partie sur des informations fournies par des fournisseurs tiers à 3M.
Tension nominale max : 600 V Fil de bâtiment, 1000 V Enseignes ou luminaires (Luminaires) Temp.
max.
de fonctionnement 221°F (105°C) Température maximale de fonctionnement 105°C (221°F) Matériau de l'isolant : Nylon ignifuge, voir le tableau pour la couleur Élément : Laiton étamé, 03 po (,8 mm) d'épaisseur Indice d'inflammabilité : C2.
2 No.
0.
6 V-2.
Outils d'installation recommandés : Outil de sertissage manuel 3M™ Scotchlok™ n° E-9BM Pince de mécanicien (joint coulissant) 1.
Ne pas dénuder le fil de parcours.
2.
Placer le fil de cheminement dans le canal ouvert.
3.
Plier le corps du connecteur jusqu'à ce que l'élément entre en contact avec le fil.
4.
Sertir le connecteur à l'aide d'une pince.
5.
Faire glisser le T-Tap terminé sur la languette mâle.
Spécifications techniques Connecteur Quick-Slide femelle T-Tap autodénudant (tel que fabriqué par 3M) capable de se connecter à un fil de cuivre isolé, solide ou toronné, à mi-portée, sans couper ou dénuder le fil ; et de se connecter à une languette mâle de 250 po x 032 po, telle qu'une languette Scotchlok™ MNG14-250DMIDE, ou à une languette mâle de 250 po x 032 po.
x 032", telle que la borne 3M™ Scotchlok™ MNG14-250DMI, de manière séparable et réutilisable, formant ainsi une terminaison de câblage à connexion rapide.
Durée de conservation et stockage Ce produit a une durée de conservation de 5 ans à partir de la date de fabrication lorsqu'il est stocké dans un entrepôt à humidité contrôlée (10°C/50°F à 27°C/80°F et <75% d'humidité relative).
