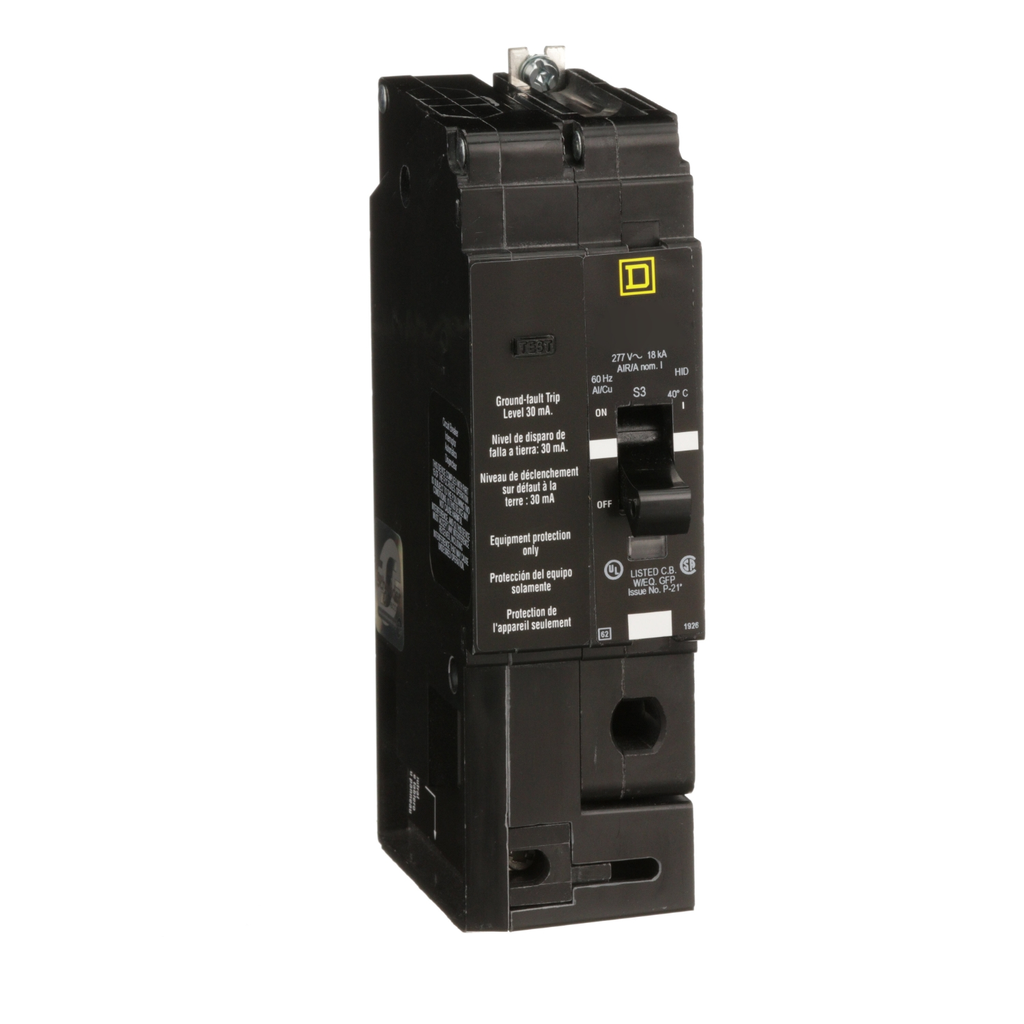

Les disjoncteurs E-Frame sont des disjoncteurs de tableaux de distribution d'éclairage dont l'efficacité et la fiabilité sont éprouvées et qui offrent une grande variété de fonctionnalités robustes utilisées spécifiquement dans les tableaux de distribution Square D NF. Cette gamme de disjoncteurs est conçue pour offrir une protection supérieure contre les surcharges et les courts-circuits. Tous les disjoncteurs de type E sont équipés d'un déclencheur thermomagnétique ainsi que d'un indicateur de signalisation qui signale le déclenchement. Des boulons de fixation servent à maintenir ces disjoncteurs en place. Ce disjoncteur de type E est de 50 A, unipolaire et a une tension de fonctionnement de 277 V CA. Il offre également un pouvoir de coupure maximal de 25 kA à 120 V CA. Cet appareil possède un courant de maintien de 630 A, qui est le courant maximal que le disjoncteur peut supporter pour garantir son déclenchement, et un courant de déclenchement de 1800 A, qui est la valeur du courant à partir de laquelle le déclenchement du disjoncteur est garanti. De nombreux accessoires sont disponibles pour ce disjoncteur. Celui-ci inclut une protection contre les surintensités de 30 mA. Ce disjoncteur a été calibré pour 40 degrés C. Ce produit est homologué UL comme décharge à haute intensité. Évaluation HACR.
